Cosa influenza la capacità di carico degli ingranaggi conici?

Gli ingranaggi conici svolgono un ruolo fondamentale nella trasmissione del movimento e della coppia tra alberi intersecanti, soprattutto in sistemi industriali pesanti come trasmissioni automobilistiche, attrezzature minerarie, propulsione marina, robotica e macchinari automatizzati. Quando gli ingegneri valutano le prestazioni, sorge sempre una domanda fondamentale: cosa influenza la capacità di carico degli ingranaggi conici? La risposta sta in una combinazione di scienza dei materiali, geometria degli ingranaggi, trattamento termico, finitura superficiale, lubrificazione e standard di produzione di precisione. La capacità di carico non è mai determinata da un singolo parametro. È il risultato di un equilibrio ingegneristico completo.

Presso Raydafon Technology Group Co., Limited, progettiamo e produciamo sistemi di ingranaggi di precisione per applicazioni impegnative in cui stabilità della coppia, resistenza alla fatica e lunga durata non sono negoziabili. Il nostro team di ingegneri è consapevole che la capacità di carico determina direttamente l'affidabilità, la sicurezza operativa e il costo totale del ciclo di vita. Attraverso processi di produzione controllati nella nostra fabbrica, sistemi di ispezione avanzati e un design ottimizzato della geometria dei denti, garantiamo che ogni ingranaggio di precisione soddisfi gli standard internazionali di resistenza e durata. Questo articolo fornisce una spiegazione tecnica approfondita dei fattori che influenzanoingranaggio conicocapacità di carico e come la produzione professionale garantisce prestazioni costanti.

Sommario

• Che ruolo giocano la selezione dei materiali e il trattamento termico nella capacità di carico?
• In che modo la geometria degli ingranaggi influenza la distribuzione del carico sugli ingranaggi conici?
• Perché la precisione di produzione determina le prestazioni di carico nel mondo reale?
• Riepilogo
• Domande frequenti

Che ruolo giocano la selezione dei materiali e il trattamento termico nella capacità di carico?

La selezione dei materiali è il fondamento della capacità di carico degli ingranaggi conici. La resistenza meccanica, il profilo di durezza, la resistenza alla fatica e la resilienza di un ingranaggio sono determinati principalmente dal materiale di base e dal successivo trattamento termico. Senza un'adeguata ingegneria dei materiali, anche la geometria degli ingranaggi più accurata non può sopportare coppie elevate o sollecitazioni cicliche.

1. Materiali comuni per ingranaggi conici ad alto carico

Nella nostra fabbrica, in genere produciamoIngranaggio di precisioneprodotti che utilizzano i seguenti acciai legati:

• 20CrMnTi per ingranaggi carburati che richiedono elevata durezza superficiale
• 42CrMo per trasmissione di coppia medio-alta
• 18CrNiMo7-6 per applicazioni industriali pesanti e minerarie
• Varianti in lega inossidabile per ambienti corrosivi

Ciascun materiale fornisce un diverso equilibrio tra tenacità del nucleo e durezza della superficie. Per esempio:

2. Processi di trattamento termico che migliorano la capacità di carico

Il trattamento termico influenza direttamente la resistenza alla fatica da flessione e la resistenza al contatto superficiale. Le principali lavorazioni utilizzate nel nostro stabilimento comprendono:

• Carburazione per aumentare il contenuto di carbonio superficiale
• Tempra per migliorare la durezza
• Tempra per ridurre la fragilità
• Nitrurazione per resistenza all'usura
• Tempra ad induzione per rinforzi localizzati

Gli ingranaggi carburati sviluppano uno strato esterno duro resistente alla vaiolatura pur mantenendo un nucleo resistente in grado di assorbire i carichi d'urto. Questo design a doppia struttura migliora significativamente la capacità di carico. Raydafon Technology Group Co.,Limited controlla attentamente la profondità di cementazione, generalmente tra 0,8 mm e 1,5 mm a seconda delle dimensioni del modulo.

3. Standard di resistenza alla fatica e di valutazione del carico

La capacità di carico degli ingranaggi conici è calcolata secondo gli standard ISO e AGMA. Vengono considerate due principali modalità di guasto:

• Rottura per fatica da flessione alla radice del dente
• Rottura per fatica da contatto sul fianco del dente

La selezione impropria del materiale riduce entrambi i valori di resistenza. Le nostre soluzioni di ingranaggi di precisione sono sottoposte a ispezione metallografica e test di durezza per verificare la consistenza strutturale prima della spedizione. In definitiva, il materiale e il trattamento termico definiscono la coppia massima teorica che un ingranaggio può sopportare. Senza una corretta metallurgia, i miglioramenti della geometria e della lubrificazione non possono compensare le deboli basi strutturali.

In che modo la geometria degli ingranaggi influenza la distribuzione del carico sugli ingranaggi conici?

Mentre il materiale fornisce forza, la geometria determina come viene utilizzata tale forza. Una scarsa distribuzione del carico sulle superfici dei denti riduce drasticamente la capacità di carico reale. Anche l’acciaio ad alta resistenza si rompe prematuramente se la concentrazione delle sollecitazioni è eccessiva.

1. Parametri geometrici chiave

I seguenti parametri influenzano la capacità di carico degli ingranaggi conici:

• Modulo
• Numero di denti
• Angolo di pressione
• Angolo di spirale
• Larghezza del viso
• Modifica del profilo del dente

Un modulo più grande aumenta lo spessore del dente, migliorando la resistenza alla flessione. Una larghezza della faccia più ampia distribuisce il carico su un'area di contatto maggiore. Tuttavia, questi aggiustamenti devono essere in linea con i vincoli di progettazione del sistema.

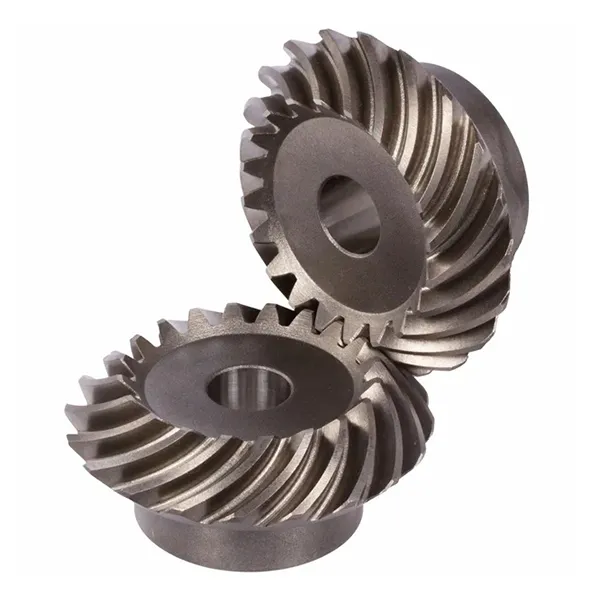

2. Ingranaggi conici a spirale e ingranaggi conici dritti

Gli ingranaggi conici a spirale offrono generalmente una capacità di carico maggiore rispetto agli ingranaggi conici diritti grazie all'innesto graduale dei denti. Ciò riduce il carico d'impatto e il rumore.Raydafon Technology Group Co., limitataè specializzata nella produzione di ingranaggi di precisione a spirale per sistemi a coppia elevata.

3. Caricare l'ottimizzazione del modello di contatto

I corretti schemi di contatto dei denti prevengono il sovraccarico localizzato. La nostra fabbrica utilizza un software di analisi del contatto degli ingranaggi per simulare:

• Errore di trasmissione
• Distribuzione del carico sotto coppia
• Impatto della dilatazione termica
• Effetti della deflessione dell'albero

Le modifiche alla microgeometria come la coronatura e la correzione del passo aiutano a bilanciare lo stress da contatto. Ciò migliora direttamente la capacità di carico operativo prevenendo la vaiolatura prematura.

4. Parametri tecnici del nostro ingranaggio conico di precisione

Ottimizzando la geometria, garantiamo che ciascun ingranaggio di precisione funzioni entro limiti di sollecitazione sicuri anche in condizioni di coppia di picco.

Perché la precisione di produzione determina le prestazioni di carico nel mondo reale?

La capacità di carico teorica di un ingranaggio conico può essere raggiunta solo se la precisione di produzione è strettamente controllata. Le deviazioni nel profilo del dente, nell'errore di passo, nella concentricità o nella finitura superficiale riducono significativamente la capacità di carico effettiva.

1. Precisione di lavorazione

L'elevata capacità di carico richiede un controllo stretto delle tolleranze. La nostra fabbrica utilizza:

• Macchine per il taglio di ingranaggi conici a spirale CNC
• Centri di lavoro a cinque assi
• Rettificatrici per ingranaggi
• Sistemi di ispezione CMM

Raydafon mantiene un rigoroso controllo della tolleranza dimensionale per garantire una geometria dei denti coerente tra i lotti.

2. Finitura e rettifica superficiale

Gli ingranaggi rettificati presentano un attrito inferiore e una migliore distribuzione dei contatti. La rettifica di precisione migliora:

• Stabilità del rapporto di contatto
• Riduzione del rumore
• Formazione del film lubrificante
• Vita a fatica

Questo è il motivo per cui le nostre soluzioni di ingranaggi di precisione per applicazioni ad alta velocità sono completamente rettificate anziché solo fresate.

3. Ispezione e test di qualità

La convalida delle prestazioni di carico include:

• Test del modello di contatto dei denti
• Misurazione della durezza
• Ispezione con particelle magnetiche
• Bilanciamento dinamico

Raydafon Technology Group Co., limitata applica un'ispezione in più fasi prima della spedizione. Ciò garantisce che i calcoli della capacità di carico si traducano in una reale durabilità operativa. La precisione della produzione colma il divario tra progettazione e prestazioni sul campo. Anche i materiali di prima qualità non possono compensare la scarsa qualità della lavorazione.

Riepilogo

Cosa influenza la capacità di carico degli ingranaggi conici? La risposta sta nella combinazione di resistenza del materiale, geometria ottimizzata, trattamento termico controllato, finitura superficiale e rigorosa precisione di produzione. Ciascun fattore contribuisce alla resistenza alla fatica alla flessione e alla durabilità del contatto superficiale. Presso Raydafon Technology Group Co.,Limited, integriamo competenze metallurgiche, tecnologie di lavorazione avanzate e rigorosi standard di ispezione per produrre sistemi di ingranaggi di precisione ad alte prestazioni su misura per le esigenze industriali.

Se stai valutando fornitori di ingranaggi per applicazioni a coppia elevata, il nostro team di ingegneri è pronto a supportare il tuo progetto con consulenza tecnica e produzione personalizzata.Contatta Raydafon Technology Group Co., Limitedoggi per discutere le vostre esigenze e ricevere un preventivo dettagliato.

Domande frequenti

D1: Cosa influenza maggiormente la capacità di carico degli ingranaggi conici nelle applicazioni industriali?
La resistenza del materiale e la qualità del trattamento termico di solito hanno la maggiore influenza perché determinano la fatica da flessione e la resistenza al contatto superficiale. Tuttavia, la geometria e la precisione della lavorazione devono corrispondere alle proprietà del materiale per ottenere prestazioni a pieno carico.

Q2: In che modo il trattamento termico migliora la capacità di carico degli ingranaggi conici?
Il trattamento termico aumenta la durezza superficiale mantenendo un nucleo resistente. Questa doppia struttura previene la frattura della radice del dente e l'vaiolatura della superficie sotto ripetuti cicli di coppia.

Q3: Il grado di precisione dell'ingranaggio influisce sulla capacità di carico?
SÌ. Una maggiore precisione riduce la concentrazione delle sollecitazioni e la distribuzione irregolare del carico. Ciò consente all'ingranaggio di funzionare in sicurezza più vicino al limite di carico teorico senza usura prematura.

Q4: Perché gli ingranaggi conici a spirale sono preferiti per i sistemi a carico elevato?
Gli ingranaggi conici a spirale si innestano gradualmente e distribuiscono la forza in modo più uniforme sulla superficie del dente. Ciò riduce lo stress da impatto e aumenta la capacità di carico effettiva rispetto agli ingranaggi conici diritti.

D5: Le condizioni di lubrificazione possono influire sulla capacità di carico degli ingranaggi conici?
Una corretta lubrificazione previene il contatto metallo-metallo e riduce l'affaticamento della superficie. Una lubrificazione inadeguata aumenta l'attrito e il calore, riducendo la capacità di carico effettiva e accorciando la durata.
