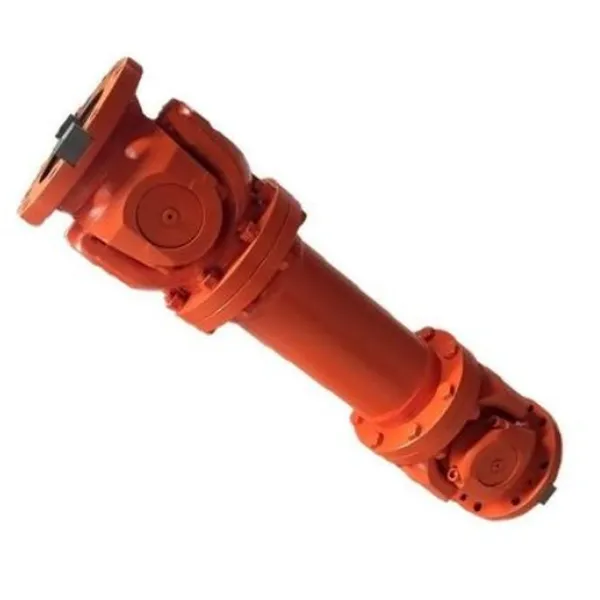

SWC-WF senza accoppiamento universale di tipo flangia flessibile

Il SWC-WF di Raydafon senza accoppiamento universale di tipo flangia flessibile è realizzato solo per la trasmissione ad alto. Ha un design della flangia non flessibile, diametri di girazione che vanno da 160 mm a 640 mm e questo accoppiamento universale di tipo flangia gestisce grandi disallineamenti angolari più velocità rotanti continue senza alcun problema, anche quando si lavora in condizioni super impegnative. Usiamo acciaio 35crmo ad alta resistenza per costruirlo, quindi rappresenta perfettamente carichi intensi, effettivamente il motivo per cui è una scelta migliore per gli accoppiamenti universali per macchinari pesanti e accoppiamenti universali non fritti per applicazioni industriali. La produzione di precisione di Raydafon si assicura che offra prestazioni solide ogni volta, in particolare per le industrie che non possono scendere a compromessi sulla consegna costante di coppia.

Questo accoppiamento universale SWC-WF è costruito per durare, con una rigida connessione alla flangia che semplifica l'installazione in sistemi come unità di costruzione navale e i rulli, luoghi in cui il movimento assiale non è molto. Seguiamo rigorosamente gli standard ISO 9001 e la nostra fabbrica con sede in Cina utilizza una lavorazione avanzata più controlli di qualità stretta per rendere questo accoppiamento universale della flangia resistente. È disponibile in dimensioni personalizzabili, con valutazioni di coppia fino a 1250 kN · m, quindi si adatta perfettamente agli accoppiamenti universali personalizzati per le attrezzature di metallurgia e altre configurazioni pesanti. Raydafon offre anche soluzioni su misura a prezzi competitivi, contribuendo a ridurre i tempi di inattività e ad aumentare l'affidabilità della tua attrezzatura.

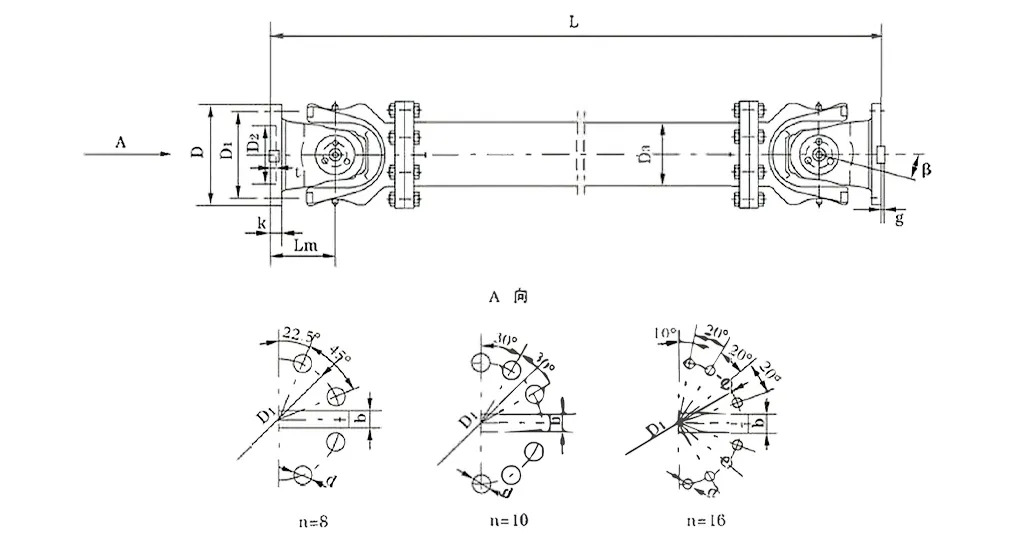

Specifiche del prodotto

* 1. TF-under L'alternanza Carica la coppia che consente in base alla resistenza alla fatica.

* 2. Lunghezza L-installazione, che è secondo il requisito.

Principio di lavoro

SWC-WF di Raydafon senza accoppiamento giunto universale di tipo flangia flessibile, chiamato anche l'accoppiamento giunto universale dell'albero cardan SWC-si basano su un'idea meccanica di base: ottiene una coppia da due alberi non collineari a dove deve andare, e gestisce anche il disallineamento. Questo accoppiamento giunto universale ad alta torque utilizza una configurazione incrociata per collegare le flange su entrambe le estremità, quindi anche quando gli alberi sono compensati fino a 25 gradi o hanno deviazioni assiali/radiali, muove ancora la potenza rotazionale senza intoppi.

Il cuore di come funziona è il design dell'articolazione universale: c'è un albero incrociato che si comporta come un perno, lasciando che ogni flangia si muova da sola. In questo modo, la coppia passa dall'albero di guida all'albero guidato in modo efficiente e compone disallineamenti angolari senza mettere troppo stress sulle parti a cui è collegato. Se hai bisogno di un accoppiamento universale universale affidabile per le operazioni di laminatoio, questa struttura di flangia rigida e non flessibile mantiene le cose stabili, che è perfetta per le connessioni a breve distanza nelle configurazioni di macchinari pesanti compatti.

Ciò che distingue la sua funzione è che non ha parti flessibili o caratteristiche di espansione: questo lo distingue dagli altri tipi e lo rende ottimo per i luoghi in cui il movimento assiale è minimo. L'accoppiamento durevole dell'albero dell'articolazione universale SWC che utilizziamo nell'apparecchiatura di sollevamento e movimentazione dei materiali si basa su questo principio per rimanere bilanciati anche sotto grandi carichi; Colpisce efficienze di trasmissione fino al 98,6% e non spreca molta energia. Questo accoppiamento articolare universale industriale riduce anche le vibrazioni grazie al movimento preciso dei cuscinetti, quindi funziona senza intoppi anche in situazioni di grande stress, proprio come i sistemi di accoppiamento giunto universali per macchinari pesanti che vedresti in lavori industriali difficili.

Inoltre, l'accoppiamento giunto universale SWC di Raydafon ha saldato le flange per renderlo più robusto, non più preoccupanti del fatto che i bulloni si liberano e aumenta la forza complessiva del 30% al 50%. Come un efficiente accoppiamento articolare universale per una grande trasmissione di potenza, gestisce coppie nominali da 0,15 a 1000 kN · m e ha diametri di girazione da φ58 a φ620, facendolo una scelta migliore per le soluzioni di accoppiamento universale per risparmiare energia nelle trasmissioni industriali richieste. E con il rumore mantenuto tra 30-40 dB (A), questo accoppiamento giunto universale a basso rumore corre in silenzio, che è l'ideale per i punti industriali in cui il rumore è un problema, il tutto mantenendo alti standard di affidabilità.

Ambito di applicazione

L'accoppiamento giunto universale SWC di Raydafon - spesso chiamato accoppiamento giunto universale SWC Cardan Albero - non è solo una parte normale; È un must per le configurazioni industriali pesanti, come i rulli, i macchinari sollevati e tutti i tipi di sistemi di macchinari pesanti duri. Come accoppiamento giunto universale ad alta torque, fa un lavoro solido che collega due alberi di trasmissione che non si allineano perfettamente, assicurandosi che il potere continui a fluire anche quando le condizioni di lavoro diventano difficili.

Parliamo delle sue specifiche chiave: il diametro della rotazione varia da φ58 a φ620, la coppia nominale va da 0,15 a 1000 kN · m e l'angolo di piega dell'asse non è superiore a 25 °.

Questo prodotto brilla davvero in scenari specifici, come quando hai bisogno di un accoppiamento universale universale affidabile per le operazioni di laminatoio o un accoppiamento resistente all'albero giunto universale SWC in attrezzatura di sollevamento e movimentazione dei materiali. In questi casi, dimostra il suo valore mantenendo le operazioni stabili, anche quando si occupa di carichi pesanti.

Caratteristiche strutturali

L'accoppiamento giunto universale SWC di Raydafon non è solo costruito per la funzione: è ingegneria con un design intelligente per resistere in uso industriale e continuare a funzionare a lungo termine. Abbassiamo ciò che distingue la sua struttura.

Innanzitutto, ha una configurazione ragionevole e sicura: abbiamo utilizzato una progettazione della forcella integrata per questo accoppiamento articolare universale industriale, che riduce i rischi come i bulloni si staccano o si rompono. Questo da solo aumenta la sua integrità strutturale del 30%-50%, quindi funziona in modo sicuro e affidabile. Rispetto agli accoppiamenti regolari, dura più a lungo ed evita guasti comuni in punti ad alto stress, come i sistemi di accoppiamento giunto universali per macchinari pesanti che vedi in lavori difficili.

Poi c'è la sua maggiore capacità di carico: questo giunto universale SWC è stato realizzato per gestire grandi pesi, quindi è un must-have in luoghi che necessitano di una gestione del carico di prim'ordine, come i macchinari minerari o di costruzione.

Offre inoltre un'elevata efficienza di trasmissione, colpendo fino al 98,6%. Come un efficiente accoppiamento giunto universale per una grande trasmissione di potenza, riduce il consumo di energia e i costi che ne derivano. Ecco perché è una scelta migliore per le soluzioni di accoppiamento articolare universale per il risparmio energetico nelle configurazioni di trasmissione industriale ad alta potenza.

E funziona liscio a basso rumore: mantiene costante la trasmissione e il rumore di solito rimane tra 30-40 dB (A). Questo accoppiamento articolare universale a basso rumore assicura che le operazioni rimangono tranquille, il che è perfetto per i luoghi in cui il rumore è un problema, tutto mantenendo affidabilità ad alto livello.

Recensioni dei clienti

⭐⭐⭐⭐⭐ Chen Liang, ingegnere di produzione, Zhejiang Machinery Co., Ltd.

Abbiamo messo SWC-WF di Raydafon senza accoppiamento universale di tipo flangia flessibile su una delle nostre linee di produzione, e finora ha funzionato alla grande. La struttura è semplice ma dura, che è stata una brezza, senza passi complicati. Una volta impostato, funziona liscio, non è necessario modifiche extra. Anche quando il carico è pesante, questo accoppiamento rimane affidabile, il che significa che possiamo far correre le macchine per lunghe ore senza preoccuparci troppo: ci dà più pace di mente.

⭐⭐⭐⭐⭐ Sun Mei, supervisore dell'acquisto, Hebei Steel Co., Ltd.

La nostra azienda ha acquistato diversi SWC-WF senza accoppiamenti universali di tipo Flex Flange di Raydafon e, prima di tutto, la consegna era giusta e anche la confezione è stata attenta, nessun danno. Ciò che mi distingue davvero è ciò che il team del seminario ha detto: mi hanno detto che gli accoppiamenti erano facili da installare e, quando li usano, si sentono davvero solidi. Inoltre, rispetto ad altri fornitori, il prezzo qui è giusto. Tutto sommato, siamo davvero contenti di questo acquisto.

⭐⭐⭐⭐⭐ GUO JUN, Responsabile della manutenzione, Liaoning Heavy Industry Group

Il mio compito è quello di far funzionare le nostre macchine e cerco di ridurre i tempi di inattività il più possibile. Da quando abbiamo iniziato a utilizzare SWC-WF di Raydafon senza accoppiamento universale di tipo flangia flessibile, ho notato una grande differenza: un'usura senza meno e un minor numero di problemi durante il funzionamento. Il design è duro e non ha bisogno di molta manutenzione. Ciò ci fa risparmiare tempo e denaro, e si è rivelato essere una parte super affidabile per la nostra attrezzatura.

Su Raydafon

Raydafon è una consociata chiave di Ever-Power Group Co., Ltd.-Non siamo solo un fornitore, ma un fornitore di riferimento per componenti di trasmissione di alta qualità e soluzioni industriali e ci concentriamo molto su prodotti innovativi come il SWC Cardan Shaft Universal Joint Coinking. Da quando abbiamo iniziato, abbiamo avuto la massima di avanzamento della tecnologia e crescere nei mercati globali; Non ci siamo fermati a vendere componenti singoli, ora che creiamo soluzioni a sistema completo che si adattano perfettamente alle esigenze industriali agricole e pesanti. Il nostro know-how negli alberi di trasmissione e sui prodotti di trasmissione significa che i clienti che necessitano di un accoppiamento universale universale affidabile per le operazioni di rulli (e altri lavori difficili) possono contare su di noi come partner solido.

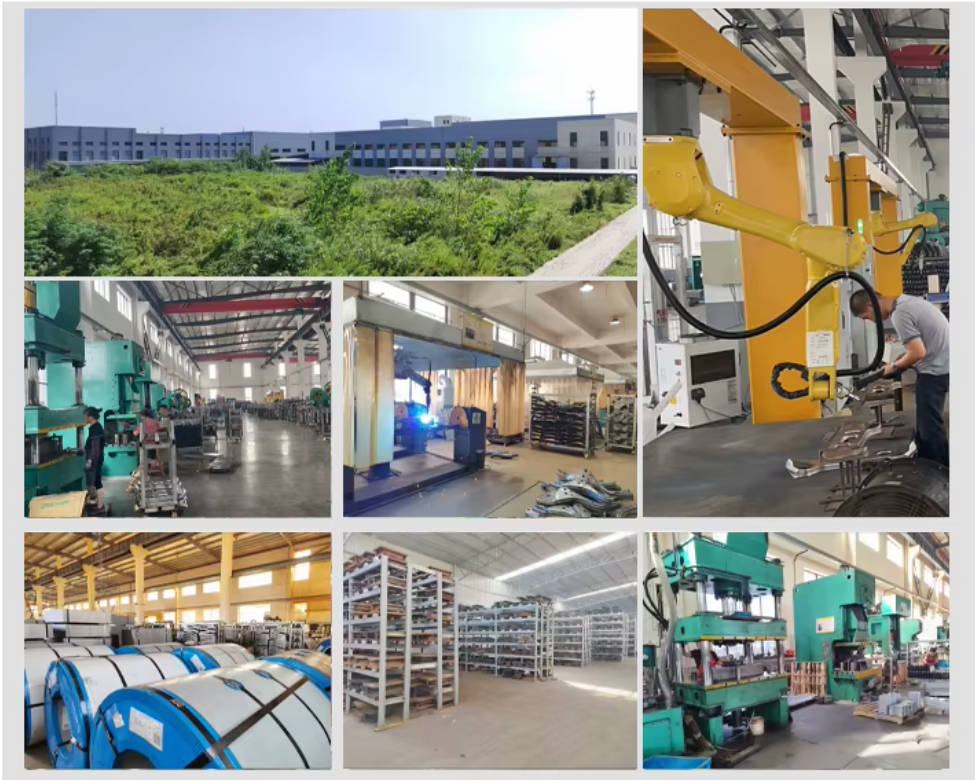

A Raydafon, realizziamo una vasta gamma di prodotti: cambi, alberi di trasmissione, cilindri idraulici, pulegge e persino macchine utensili avanzati come torni CNC e fresatrici. Le nostre soluzioni di accoppiamento articolare universale ad alta torque, ad esempio, le serie SWC, sono costruite per gestire le rigide esigenze delle industrie che necessitano di durevoli accoppiamenti dell'albero giunto universale SWC nelle attrezzature di sollevamento e movimentazione dei materiali. Abbiamo anche strutture avanzate: seminari CNC, macchine per il trattamento della macinazione e del calore, strumenti di misurazione 3D: tutto per attenersi agli standard ISO9001/TS16949, quindi ogni accoppiamento articolare universale industriale che facciamo è di alta qualità e precisione.

Vendiamo l'80% dei nostri prodotti all'estero, a mercati come Stati Uniti, Germania, Giappone, Italia, Malesia, Australia e Medio Oriente. E abbiamo una rete forte in luoghi come Cina, Corea del Sud, Regno Unito, Singapore, Stati Uniti e Spagna per sostenerlo. Questa portata globale ci consente di creare soluzioni personalizzate, come l'accoppiamento giunto universale SWC, progettato per i sistemi di accoppiamento giunto universali per macchinari pesanti che devono gestire grandi carichi e durare a lungo.

L'innovazione e rendere felici i clienti sono le nostre priorità. Offriamo soluzioni di accoppiamento articolare universale per risparmiare energia che raggiungono l'efficienza di trasmissione fino al 98,6%, tagliando i costi operativi per le configurazioni ad alta potenza. Sia che tu abbia bisogno di un efficiente accoppiamento giunto universale per una grande trasmissione di potenza o un accoppiamento giunto universale a basso rumore per luoghi in cui il rumore conta, i nostri prodotti sono dotati di un servizio post-vendita professionale e ci dedichiamo a fare le cose nel modo giusto. Ecco perché Raydafon è la scelta migliore per tutte le tue esigenze di trasmissione.
