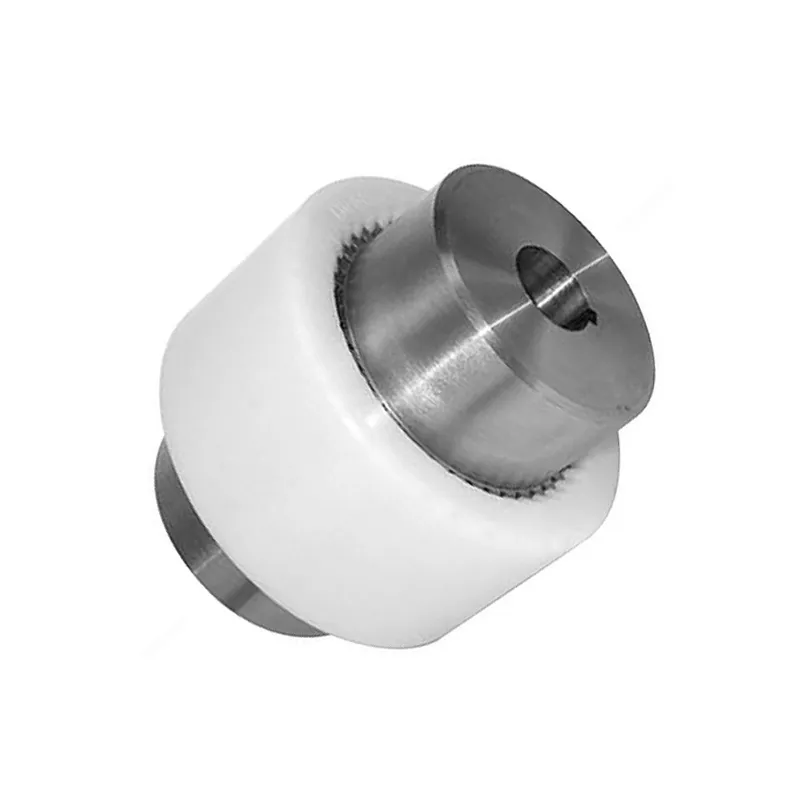

Sostituzione del giunto flessibile con ingranaggi in nylon di tipo NL

Se hai a che fare con macchinari come pompe che spostano fluidi tutto il giorno, ventilatori che mantengono gli spazi ventilati o apparecchiature tessili che funzionano senza sosta, hai bisogno di un giunto che sia abbastanza flessibile da gestire piccoli disallineamenti ma abbastanza resistente da mantenere costante la coppia in movimento. Questo è esattamente lo scopo per cui è stato creato il giunto flessibile per ingranaggi in nylon di tipo NL sostitutivo di Raydafon. Gestisce fino a 4 mm di disallineamento assiale e 2 gradi di disallineamento angolare, quindi anche quando gli alberi non sono perfettamente allineati, mantiene la tua attrezzatura in funzione senza intoppi.

Abbiamo modelli da NL1 fino a NL10, quindi c'è una soluzione adatta a quasi tutti i lavori da leggeri a medi. Le capacità di coppia vanno da 40 N·m a 3150 N·m e i diametri del foro vanno da 6 mm a 100 mm: non è necessario cercare una dimensione troppo grande o troppo piccola. Ciò che distingue questo giunto flessibile per ingranaggi in nylon è la sua struttura: un manicotto in nylon ad alta resistenza accoppiato a mozzi in acciaio. Questa combinazione significa che funziona silenziosamente e devi a malapena toccarlo per la manutenzione, senza controlli o correzioni costanti che ti rallentino. È un punto di riferimento per i giunti a ingranaggi flessibili per macchinari industriali e, se lavori specificamente con le pompe, è uno dei giunti a ingranaggi con manicotto in nylon più affidabili per le pompe in circolazione. Inoltre, il suo design compatto si adatta a configurazioni ristrette e funziona senza problemi tra -20°C e +70°C, indipendentemente se l'area di lavoro è fredda o calda.

Noi di Raydafon produciamo questi giunti in Cina e ci atteniamo rigorosamente agli standard ISO 9001: ogni parte viene controllata per garantire che sia durevole e pronta a durare. La guaina in nylon non è solo robusta, è anche non conduttiva e resistente alla corrosione. Si tratta di un punto di svolta per gli spazi umidi o le aree con sostanze chimiche, dove altri giunti potrebbero arrugginirsi o andare in cortocircuito: questo dura più a lungo. E la sua struttura semplice rende il montaggio e lo smontaggio un gioco da ragazzi: nessuno strumento complicato, solo un lavoro veloce quando è necessario sostituirlo o fare manutenzione. Ecco perché è la scelta migliore per i giunti a ingranaggi in nylon personalizzati (possiamo modificarli per adattarli alla tua configurazione specifica) ed è uno dei giunti a ingranaggi flessibili più durevoli per le apparecchiature tessili, in grado di resistere al movimento costante delle macchine per tessere o di filatura.

Offriamo tutti i tipi di dimensioni e configurazioni di alberi, in modo da ottenere un giunto su misura per il vostro macchinario, non un'opzione unica e adatta a nessuno. E manteniamo il prezzo competitivo, così non dovrai spendere troppo per la qualità. Per le aziende di tutto il mondo, ciò significa meno tempi di inattività (poiché è facile da installare e manutenere) e una migliore efficienza delle apparecchiature: esattamente ciò di cui hai bisogno per mantenere le operazioni senza intoppi.

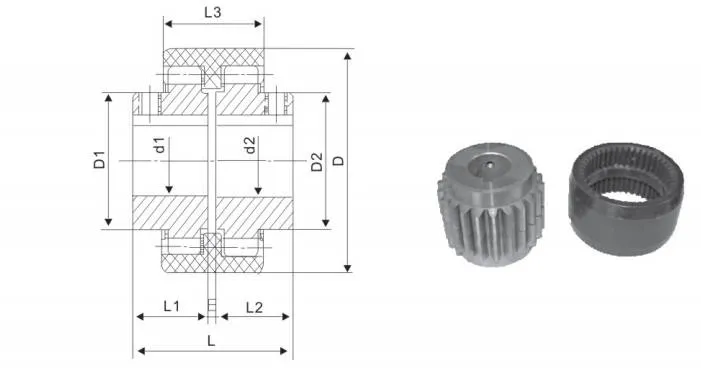

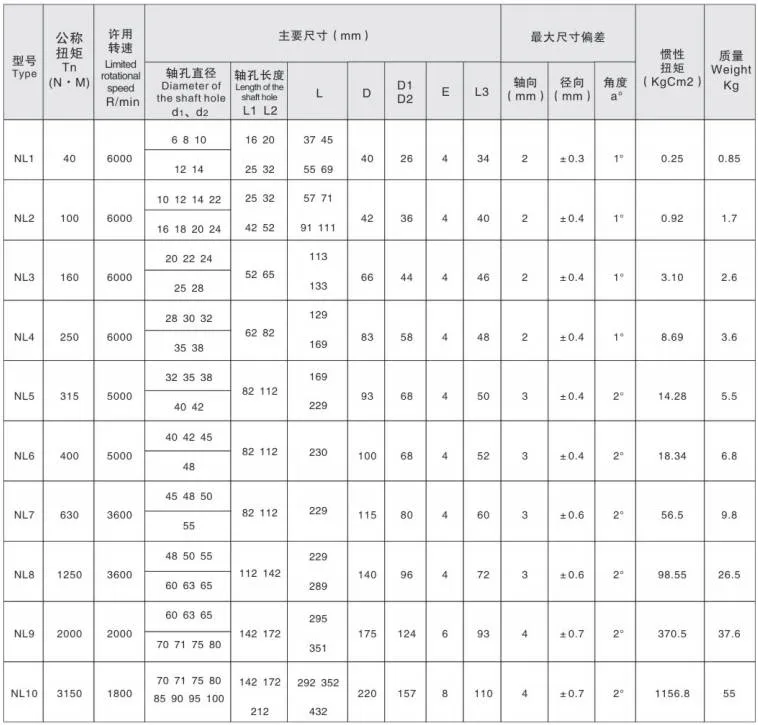

Specifiche del prodotto

Principio di funzionamento

La logica di funzionamento principale del giunto flessibile con ingranaggi in nylon di tipo NL si basa sull'ingranamento dei denti dell'ingranaggio per ottenere la trasmissione della coppia, mentre il manicotto in nylon all'interno, come componente flessibile chiave, può non solo compensare efficacemente il disallineamento del sistema di alberi ma anche svolgere un ruolo importante nell'assorbimento degli urti. In questo design strutturale, due mozzi con denti esterni sono collegati tramite un manicotto interno in nylon integrato. Questa combinazione non solo garantisce un'efficiente trasmissione della potenza nei sistemi meccanici, ma riduce anche significativamente le vibrazioni e gli urti generati durante il funzionamento. Questo vantaggio progettuale è particolarmente evidente nei casi applicativi dei giunti flessibili a ingranaggi in nylon di tipo NL che necessitano di essere adattati ad apparecchiature di piccole e medie dimensioni.

Quando l'albero motore trasmette la coppia a uno dei mozzi, i denti esterni sul mozzo si ingranano accuratamente con i denti interni del manicotto dell'ingranaggio interno in nylon, quindi il manicotto dell'ingranaggio interno in nylon trasmetterà dolcemente la potenza all'altro mozzo collegato all'albero condotto. Anche in condizioni di lavoro in cui è presente un disallineamento angolare, parallelo o assiale nel sistema di alberi, questo meccanismo di trasmissione può comunque garantire il funzionamento stabile dell'attrezzatura. Pertanto, nei campi che richiedono soluzioni affidabili di giunti flessibili a ingranaggi, come i sistemi di trasmissione di linee di produzione automatizzate, il collegamento di potenza di apparecchiature di pompaggio e i dispositivi di azionamento dei trasportatori, il giunto flessibile a ingranaggi in nylon di tipo NL è un prodotto preferito.

Il materiale in nylon utilizzato nel giunto flessibile per ingranaggi in nylon di tipo NL stesso ha eccellenti proprietà di elasticità e smorzamento, che possono non solo ridurre l'usura dell'attrezzatura meccanica ad esso collegata ma anche prolungare la durata dell'intero sistema di trasmissione. In qualità di produttore professionale di giunti per ingranaggi, Raydafon seleziona materiali avanzati e ottimizza il processo di produzione durante la produzione di giunti di tipo NL, consentendo ai prodotti di mantenere prestazioni eccellenti in condizioni di lavoro complesse in diversi settori. Ad esempio, negli scenari che trattano carichi variabili, il giunto flessibile con ingranaggi in nylon di tipo NL prodotto da Raydafon può fare affidamento sulla sua eccellente capacità di compensazione del disallineamento per evitare guasti alla trasmissione causati dal disallineamento del sistema di alberi e ridurre i tempi di fermo delle apparecchiature.

Affinché il giunto flessibile a ingranaggi in nylon di tipo NL mantenga un'efficienza operativa stabile, è essenziale la manutenzione quotidiana, tra cui la regolare lubrificazione delle parti dei denti degli ingranaggi è un anello chiave. Una lubrificazione ragionevole può ridurre la perdita di attrito durante l'ingranamento dei denti degli ingranaggi, migliorare ulteriormente la stabilità operativa del giunto e ridurre la probabilità di guasti. In generale, il principio di funzionamento del giunto flessibile a ingranaggi in nylon di tipo NL è quello di ottenere una forte trasmissione della coppia tenendo conto della flessibilità e della stabilità del sistema di trasmissione attraverso l'effetto sinergico del mozzo rigido e del manicotto in nylon flessibile. In qualità di fornitore esperto di giunti per ingranaggi, Raydafon controlla sempre la precisione e l'affidabilità del prodotto secondo standard rigorosi per garantire di fornire ai clienti in vari settori prodotti di giunti flessibili per ingranaggi in nylon di tipo NL con forte adattabilità ed elevata durata.

Caratteristiche del prodotto

Il giunto flessibile con ingranaggi in nylon di tipo NL è progettato specificamente per applicazioni ad alte prestazioni in scenari meccanici impegnativi. Garantisce una trasmissione di potenza stabile e allo stesso tempo compensa in modo flessibile i disallineamenti dell'albero, rendendolo un'opzione altamente competitiva nella categoria dei giunti a ingranaggi con manicotto in nylon. Un aspetto chiave del design di questo giunto risiede nel manicotto in nylon ad alta resistenza, che non solo conferisce al giunto un'eccellente capacità di deformazione elastica, ma migliora anche significativamente la durata della struttura complessiva. Ciò lo rende particolarmente adatto come componente critico di accoppiamento a ingranaggi con manicotto in nylon flessibile in apparecchiature industriali che funzionano per periodi prolungati.

In termini di capacità di trasmissione della coppia, il giunto flessibile a ingranaggi in nylon di tipo NL offre prestazioni eccezionali, gestendo facilmente requisiti di carico a coppia elevata. Che si tratti di macchine utensili per impieghi gravosi, macchinari minerari o apparecchiature di trasporto su larga scala, che richiedono tutte un'elevata affidabilità nella trasmissione di potenza, funziona in modo stabile, affermandosi come il modello di giunto a ingranaggi in nylon a coppia elevata preferito per numerose condizioni di lavoro a coppia elevata. Quando si affronta il problema comune del disallineamento dell'albero durante il funzionamento meccanico, questo giunto a ingranaggi flessibile in nylon dimostra anche un'eccellente adattabilità. Può assorbire e compensare efficacemente il disallineamento angolare, il disallineamento parallelo e il disallineamento assiale, riducendo così in modo significativo lo stress aggiuntivo sugli alberi collegati e contribuendo a prolungare la durata dell'intero sistema di trasmissione. Questa caratteristica è particolarmente importante per le apparecchiature di produzione che richiedono un funzionamento continuo a lungo termine.

Inoltre, il materiale in nylon del giunto flessibile per ingranaggi in nylon di tipo NL possiede intrinsecamente eccellenti proprietà di assorbimento degli urti e ammortizzazione. Durante il funzionamento dell'apparecchiatura, può ridurre efficacemente l'impatto di vibrazioni e urti, garantendo un funzionamento più regolare del sistema di trasmissione. Di conseguenza, in condizioni di lavoro dinamiche con frequenti vibrazioni, è diventata la soluzione di accoppiamento a ingranaggi in nylon ammortizzante preferita da molte aziende. In termini di resistenza alla corrosione, oltre all'eccellente resistenza alla corrosione chimica del manicotto in nylon, i componenti metallici di questo giunto subiscono un trattamento speciale, consentendo un funzionamento stabile in ambienti umidi, polverosi o leggermente corrosivi. Rispetto ai tradizionali giunti rigidi, mostra una maggiore adattabilità in condizioni di lavoro difficili, soddisfacendo pienamente i requisiti del settore industriale per giunti a ingranaggi in nylon durevoli.

Dal punto di vista del funzionamento e della manutenzione, il giunto flessibile con ingranaggi in nylon di tipo NL adotta un design esente da manutenzione. Elimina la necessità di frequenti aggiunte o regolazioni del lubrificante, il che non solo riduce il carico di lavoro della manutenzione quotidiana ma riduce anche il rischio di guasti alle apparecchiature causati da una manutenzione impropria. Ciò controlla efficacemente i costi operativi e i tempi di fermo, allineandosi perfettamente con i criteri di selezione delle industrie che perseguono una produzione efficiente e a basso consumo per giunti flessibili a bassa manutenzione. Nel frattempo, la sua struttura complessiva è leggera e compatta, facilitando un'installazione e uno smontaggio semplici e rapidi. Anche nei layout delle apparecchiature con spazio limitato, l'assemblaggio di questo giunto a ingranaggi compatto in nylon può essere facilmente completato, migliorando ulteriormente l'efficienza dell'installazione e della manutenzione delle apparecchiature.

In sintesi, l'integrazione del giunto flessibile con ingranaggi in nylon di tipo NL in un sistema di trasmissione fornisce un supporto operativo più stabile ed efficiente per le apparecchiature. In particolare nel campo della produzione di precisione, dove è richiesta una trasmissione ad alta precisione, questo giunto a ingranaggi con manicotto in nylon ad alte prestazioni, con il suo design ottimizzato, soddisfa pienamente le molteplici esigenze di precisione, affidabilità e adattabilità della trasmissione, fungendo da componente vitale per migliorare le prestazioni complessive delle apparecchiature.

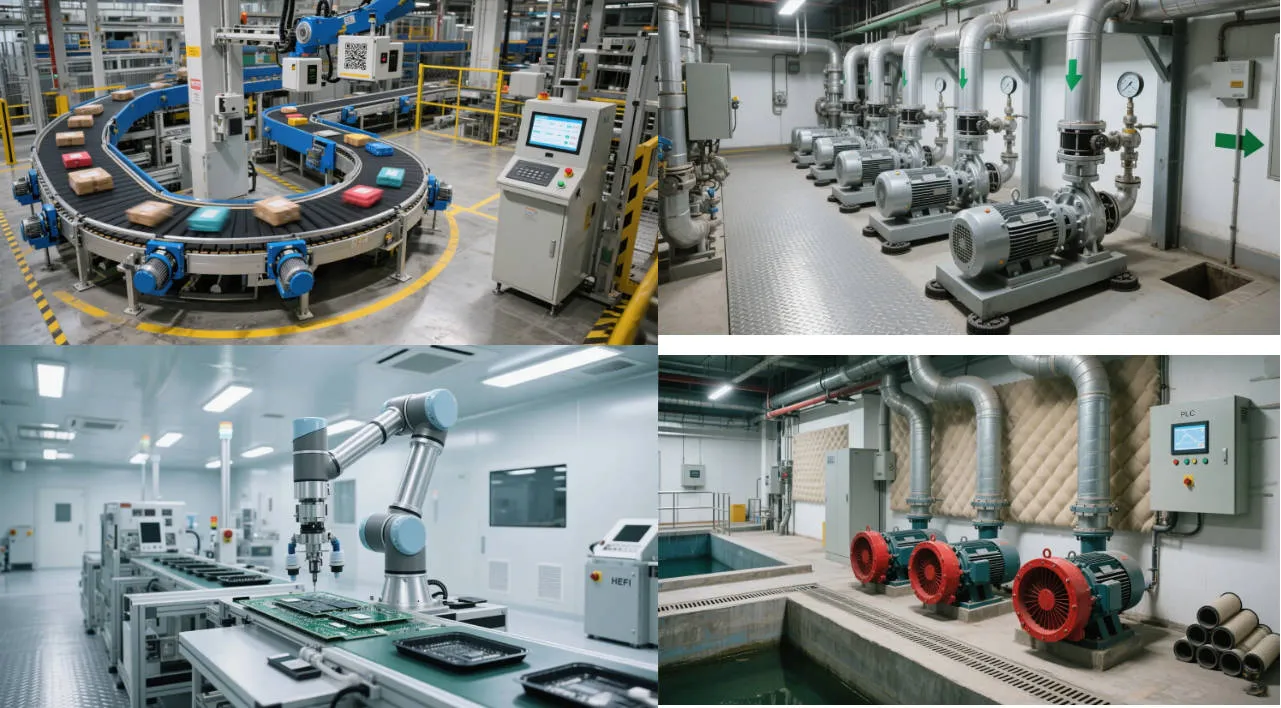

Applicazione del prodotto

Il giunto flessibile con ingranaggi in nylon di tipo NL funziona come parte di trasmissione ideale per tutti i tipi di configurazioni meccaniche che richiedono un trasferimento di potenza costante. Ciò che lo distingue è il manicotto in nylon: si piega perfettamente per assorbire le vibrazioni e correggere piccoli disallineamenti dell'albero, quindi è perfetto per qualsiasi utilizzo di giunti a ingranaggi in cui è necessario un movimento di coppia affidabile senza che le parti si usurino troppo rapidamente.

Prendiamo ad esempio i macchinari industriali. Questo giunto è ottimo per collegare motori a pompe o compressori. Quando queste macchine funzionano, spesso inviano carichi d'urto improvvisi attraverso il sistema, ma il giunto flessibile con ingranaggi in nylon di tipo NL attenua tale impatto, aiutando l'intera configurazione a durare più a lungo. E sulle linee di trasporto, quelle che spostano i materiali ininterrottamente nelle fabbriche, questo giunto industriale con manicotto in nylon garantisce che le cose funzionino senza intoppi anche quando il carico cambia. A differenza dei vecchi giunti rigidi che si rompono spesso, questo riduce i tempi di inattività e i soldi spesi per riparare le cose.

Anche il mondo automobilistico e dei trasporti lo utilizza, in particolare per alberi di trasmissione e parti dello sterzo. Le automobili e i camion devono affrontare molte vibrazioni torsionali quando si muovono, ma questo giunto a ingranaggi flessibile per azionamenti automobilistici le assorbe. Ciò non solo fa sì che il veicolo funzioni meglio, ma anche più sicuro, senza strane scosse che fanno perdere lo sterzo o consumano la trasmissione.

Quando si tratta di usi di giunti a ingranaggi di precisione, come macchine CNC o robot industriali, questo giunto brilla davvero. Queste macchine girano velocemente e necessitano di movimenti estremamente precisi, ma anche piccoli disallineamenti degli alberi (come angoli o spostamenti paralleli) possono rovinare le cose. Il giunto flessibile con ingranaggi in nylon di tipo NL risolve questi problemi mantenendo il passo con le alte velocità. Ecco perché così tante aziende che costruiscono linee di assemblaggio automatizzate cercano questo giunto a ingranaggi in nylon per apparecchiature CNC di precisione quando necessitano di configurazioni personalizzate.

Lo troverai anche nei sistemi HVAC e negli impianti di trattamento dell'acqua. Quei posti usano molto ventilatori e ventilatori, e se quelle parti vibrano troppo, diventano rumorose e si rompono. Questo giunto a ingranaggi flessibile con smorzamento delle vibrazioni per ventilatori HVAC mantiene basso il rumore e mantiene stabile il funzionamento delle apparecchiature, senza interruzioni impreviste nei processi di riscaldamento/raffreddamento o di trattamento dell'acqua.

Tutto sommato, il giunto flessibile con ingranaggi in nylon di tipo NL è una scelta economica per quasi tutti i settori. È resistente, facile da installare e porta a termine il lavoro. Se stai cercando un fornitore affidabile di giunti per ingranaggi industriali, Raydafon può fornirti opzioni personalizzate che si adattano perfettamente alle tue esigenze, in modo da ottenere le migliori prestazioni e un componente di lunga durata.

Recensioni dei clienti

⭐⭐⭐⭐⭐ Wang Lei, ingegnere meccanico, Guangzhou Machinery Co., Ltd.

È ormai da un po' che abbiamo il giunto flessibile con ingranaggi in nylon di tipo NL di Raydafon sulle nostre linee di assemblaggio e ha funzionato in modo costante, molto più affidabile di alcuni degli altri giunti che abbiamo provato. Il design degli ingranaggi in nylon è quello che spicca qui: trasferisce la coppia in modo fluido, senza trasferimenti a scatti, e riduce le vibrazioni così tanto che puoi effettivamente notare la differenza nel modo in cui funzionano le macchine.

Anche l'installazione è stata un gioco da ragazzi. Non abbiamo molto spazio extra nella nostra attrezzatura, ma questo giunto si adatta perfettamente fin dal primo utilizzo, senza bisogno di modificare nulla. Ha funzionato senza sosta e non c’è quasi alcun segno di usura; che la durabilità significa che non interrompiamo la produzione per ripararlo o sostituirlo così spesso. Tutto sommato, è una scelta solida ed economica che fa esattamente ciò di cui abbiamo bisogno.

⭐⭐⭐⭐⭐ John Smith, Direttore di stabilimento, Chicago Industrial Solutions, USA

Abbiamo sostituito il nostro vecchio accoppiamento in metallo con quello in nylon di tipo NL di Raydafon presso la nostra struttura di Chicago, e il cambiamento è avvenuto giorno e notte: lo potevi sentire nel momento in cui accendevamo le macchine. La vibrazione che faceva vibrare le parti allentate? Andato. Il forte ronzio del vecchio accoppiamento? Si è calmato così tanto che il pavimento sembra più calmo. E il trasferimento di potenza? Il più fluido possibile, anche quando eseguiamo carichi pesanti.

Inoltre, gestisce il disallineamento molto meglio di quanto abbia mai fatto quello in metallo: non è più necessario modificarlo ogni settimana per mantenere le cose in carreggiata. Anche Raydafon ce l'ha fatto arrivare velocemente; la consegna è avvenuta nei tempi previsti e la qualità è di prim'ordine: nessun componente economico o lavoro scadente. L’ho già detto ad alcuni altri direttori di stabilimento; questo è il tipo di prodotto di cui vuoi spargere la voce.

⭐⭐⭐⭐⭐ Anna Müller, Supervisore della manutenzione, Monaco di Baviera Ingegneria, Germania

Abbiamo inserito l’accoppiamento NL Type di Raydafon nei nostri macchinari ad alta velocità qualche mese fa e ha rappresentato una svolta per il nostro team. Il materiale degli ingranaggi in nylon è una scelta intelligente: non si consuma velocemente come il metallo, quindi non sostituiamo le parti così spesso ed è molto più silenzioso. Potrebbe sembrare poco, ma un’officina più tranquilla significa meno fatica per il team e meno distrazioni durante il controllo delle attrezzature.

È sufficientemente flessibile da gestire i leggeri spostamenti che si verificano durante la corsa ad alta velocità, ma allo stesso tempo abbastanza resistente da resistere alla pressione, senza piegarsi o rompersi. Anche l'installazione è stata semplice; i nostri tecnici l'hanno installato in un'ora, senza istruzioni complicate. Abbiamo avuto meno fermi macchina da quando l’abbiamo installata e tutto funziona meglio. Raydafon ha dimostrato di essere un fornitore su cui possiamo contare: nessuna sorpresa, solo ottimi prodotti.

⭐⭐⭐⭐⭐ Carlos Martínez, Direttore delle operazioni, Madrid Manufacturing Corp., Spagna

Il giunto flessibile con ingranaggi in nylon tipo NL di Raydafon è esattamente il prodotto di alta qualità che stavamo cercando. L'abbiamo aggiunto alla nostra linea di produzione sperando di ridurre le vibrazioni e aumentare l'efficienza, e ha funzionato su entrambi i fronti, senza fare domande. L'ingranaggio in nylon offre la giusta flessibilità per mantenere le cose senza intoppi, ma non sacrifica la forza, anche quando stiamo spingendo la linea per rispettare scadenze ravvicinate.

È anche compatto, il che è un grande vantaggio per la nostra configurazione; non abbiamo molto spazio extra e questo accoppiamento si adatta perfettamente senza affollare altre parti. Lo usiamo ormai da mesi e non si è verificato alcun problema: nessun guasto, nessun rumore strano, solo prestazioni costanti. Tra il prodotto in sé e l’ottimo servizio che abbiamo ricevuto da Raydafon, siamo più che soddisfatti. Questo è un custode.
